MC-ZS噪聲傳感器
產品使用手冊
1 1 | 概述 |
噪聲傳感器是一款聲音計量?jī)x器，滿足日常測量需求，廣泛應用于家庭、辦公、車間、汽車測量、工業測量等各種領域。
2 | 特點 |
本產品采用電容式麥克風，使用方便、便于安裝。
3 | 技術參數 |
直流供電：9～24VDC
功率：0.4W
分辨率：0.1dB
響應時間：≤3s

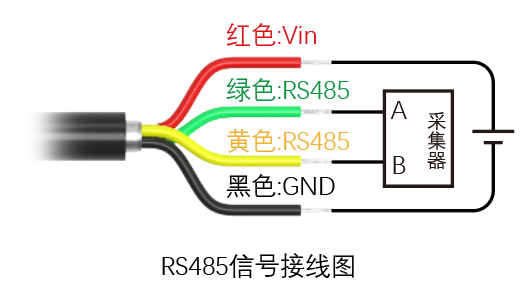

4 | 接線方法 |
注意：接線時一定要小心，如果電源電壓過高或極性接反，將造成傳感器的永久性損壞，因?yàn)殡娎|更換問題，電纜顏色根據傳感器以傳感器標簽為準。
5 | 數據轉換方法 |
噪聲RS485報文
修改地址
10功能碼寫地址指令：00 10 80 00 00 01 02 00（新地址）（校驗位低）（校驗位高）
查詢傳感器（地址為01）的噪聲數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 09 | 00 | 01 | 54 | 08 |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器9數據高 | 寄存器9數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | 65 | 78 | 6F |
噪聲 單位：db | ||||||
以上數據表示：噪聲00X65=101=101/10=10.1db（讀出值除以十計算）
6 | 使用上的注意事項 |
警 告
不按線序接線，可能造成該設備及連接該設備的儀器損壞
輸入電源超過該設備的最大接入電源時，將造成該設備的損壞
注 意
使用前請先完整閱讀本說明書
不要試圖將探針插入石子或硬的土塊中，以免損壞探針
將傳感器移出土壤時，不能直接拽拉電纜
傳感器探頭插入土壤/基質時要充分，以減少操作誤差，提高測量精度
7 | 產品保修 |
本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
